Fixation portail SGS201

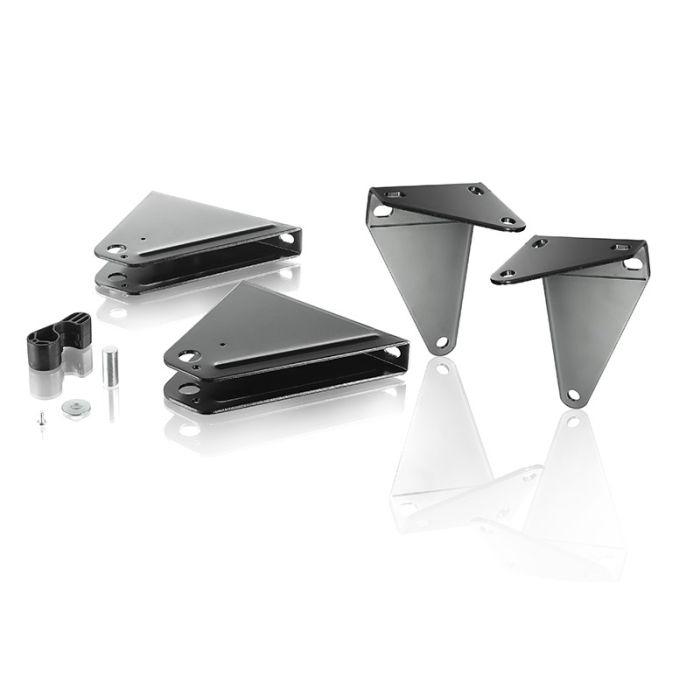

Les pattes de fixation sont composées en acier inoxydable. Le kit de montage vendu est composé de deux pattes prévues pour un montage sur chaque pilier et deux pattes à fixer sur les vantaux du portail. SOMFY préconise de fixer la patte avec un scellement chimique pour sa fiabilité.

Les côtes d'installation de la motorisation de portail définissent l'emplacement des pattes en acier. Le type de votre installation détermine l’emplacement des vérins. Procédez au relevé de cotes décrit dans la notice de votre motorisation pour déterminer la position des vérins sur les piliers. Pour ces mesures, les vantaux et leurs gonds sont censés être dans le même axe. Si ces derniers ne sont pas alignés (gonds déportés), l’angle d’ouverture maximal des vantaux sera inférieur aux valeurs indiquées.

Dans le cas où vous remplacez l'ancienne patte de fixation pilier par la nouvelle comprise (n°2) dans le ce kit d'accessoires, nous vous informons qu'il est nécessaire que vous recalculiez vos côtes d'installation pour le(s) verins concerné(s). Cette opération peut nécessiter un reperçage du vantail et du pilier.
